浪涌保护器很多人会以为是用在电力领域，起到电涌保护的作用。实际上不止在电力领域，其他领域例如通讯线路等，浪涌保护器同样起着重要作用。本文将围绕几个类别的浪涌保护器进行讲解，分析其各自的不同应用。
一、以太网浪涌保护器
5类、超5类、6类数据线避雷器，专为有线和无线类10/100、10/100/1000 Mbps Base-T级高速以太网设计。这系列避雷器产品性能稳定，同样适用于PoE监控摄像头的防雷保护。

户外10/100 Base-T5类雷电浪涌保护器—屏蔽式RJ45插座

兼容802.3af A及B模式以太网供电和反极性PoE ，保护四对数据线路， 2个屏蔽式RJ45插座降低EMI干扰，支持屏蔽式5类线缆的使用。

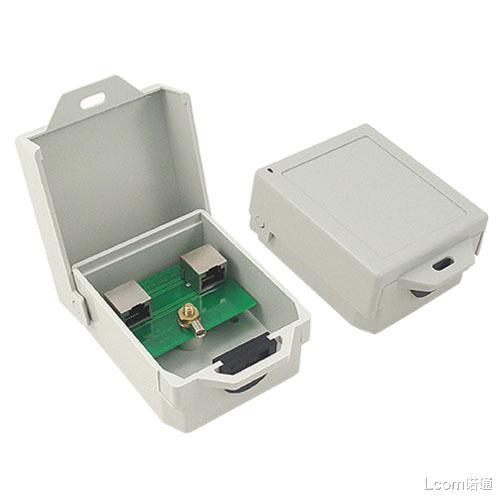

袖珍型防风雨6类10/100/1000Base-T气体放电管避雷器， RJ45插座

本身为6类，兼容超5类和5类，线缆屏蔽层与安全接地线隔离，支持IEEE 802.11af/at以太网供电（PoE），带垫圈密封式盒盖的防风雨ABS接线盒和屏蔽RJ45插座。
二、电话、DSL 、T1 浪涌保护器
电话、DSL、T1避雷器与浪涌保护器适合室内、户外的防雷保护。连接器型号包括端子板、螺丝端子板、RJ11 。

户外大功率双线电话/DSL/T1浪涌保护器（避雷器）- RJ11插座

在设计上结合三端子差分气体放电管，与低成本的两端子气体放电管相比，三端子差分气体放电管可以提供绝佳的传导瞬变保护（普通和差分模式）。产品在每个数据对上采用气体放电管，实现极佳的功率处理能力。两个RJ11插座十分易于安装。此外，避雷器外壳还直接附带接地片，接地性能绝佳。压铸铝制外壳附带集成式安装脚。
三、RS422、RS485浪涌保护器（保护控制线及AC、DC电源）
的独立保护电路，可分别为RS422/485控制线和直流、交流电源线提供防雷保护。这类浪涌保护器适用于带AC、DC电源的RS422/485控制线。

防风雨避雷器与浪涌保护器，用于RS-422/RS-485和24V直流电源线

用于RS-422/485控制线和24V直流电源线的针对性保护电路，兼容全双工或半双工RS-422/485线路，带垫圈密封式盒盖和隐式安装孔的NEMA级接线盒，还有12V直流和15V直流和12~28V交流三款可选。
四、AC/DC 控制线浪涌保护器
全规格的AC/DC控制线浪涌保护器，包括12伏、24伏和48伏的直流、交流型号。

12V直流控制线路的单级浪涌保护器

瞬变电压仰制（TVS）二极管保护，抗冲击、防风雨型外壳，配绞接锁定盖，还具有5V、24V和48V直流型号， High power 3-stage protection 大功率三级保护。
五、音频浪涌保护器
音频浪涌保护器可应用在户外扬声器、公共广播系统，保护音频设备。
