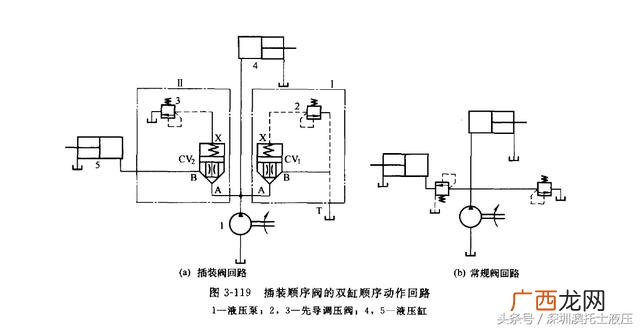

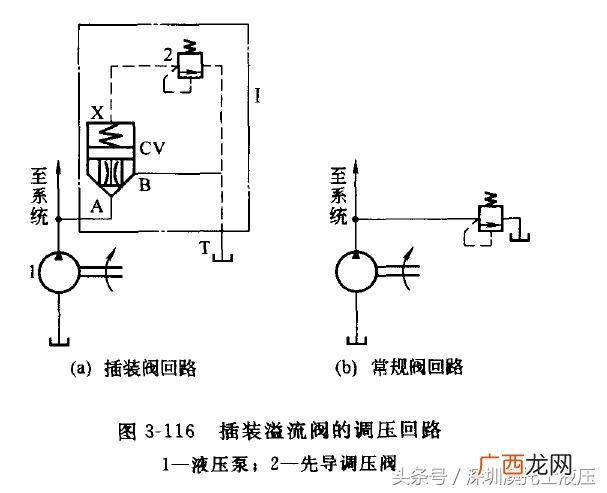

将图3-116所示调压回路中的插入式溢流阀的腔b连接到二次压力油路，单独将先导调压阀接回油箱，即可构成一个插入式顺序阀，可用于两个气缸的顺序动作控制，如图3-119 (a)所示 。图中液压缸4先于气缸5动作，系统最大压力由插入式溢流阀I设定，插入式顺序阀II用于控制两个气缸的动作顺序，其开启压力由先导调压阀3设定 。当油缸4向右移动到终点时，系统压力升高 。当压力上升到插入顺序阀B的开启压力时，其插入元件CV2开启，液压泵的压力油经A、B进入液压缸5的无杆腔，从而实现向左伸展运动 。图3-119 (b)显示了相应的常规阀门回路 。

文章插图
【先导式顺序阀,专业先导课】

文章插图
