双11期间大家是否入手心仪的宝贝了呢？小熊反正是成功上了Intel第13代的车！

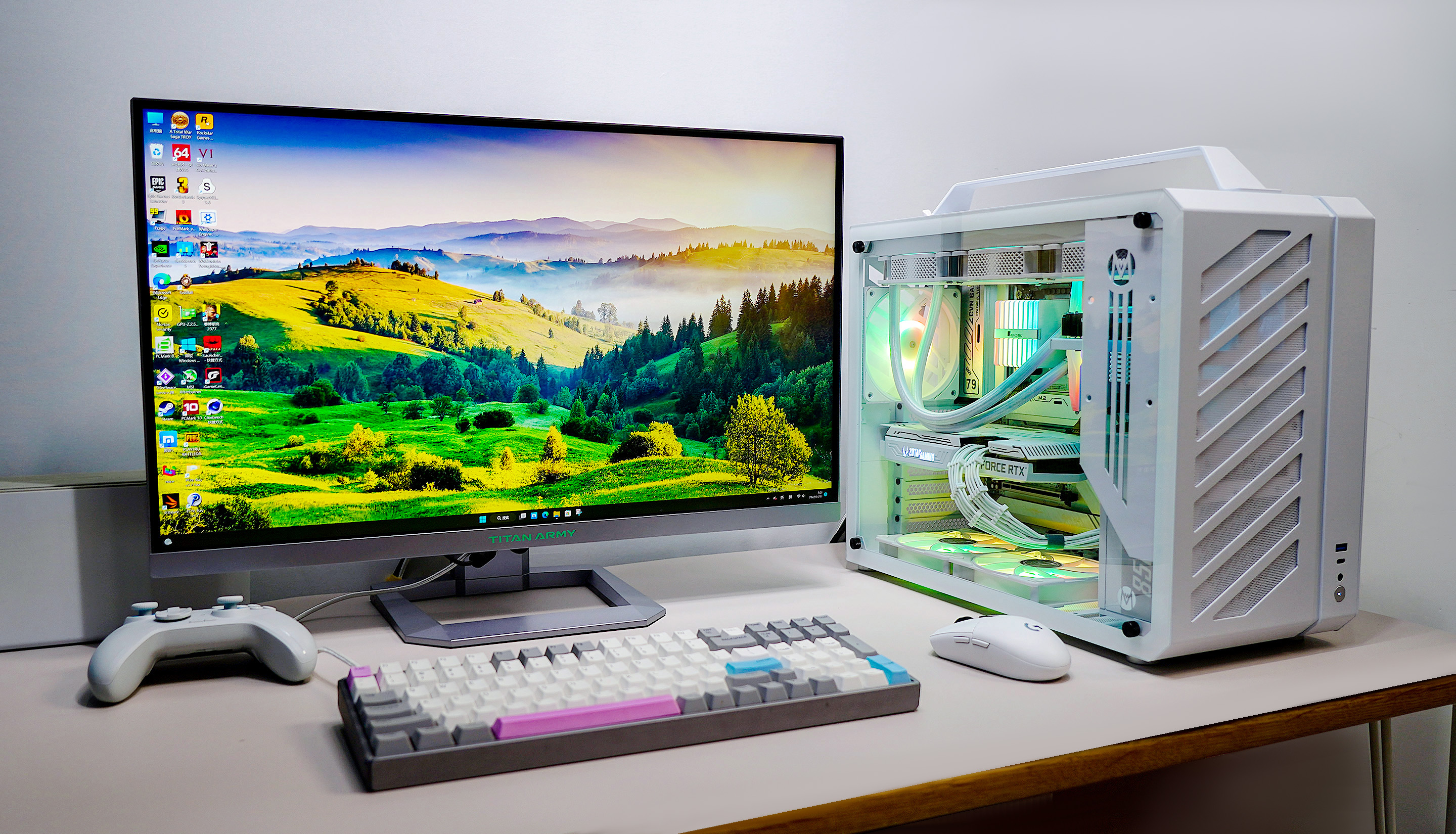

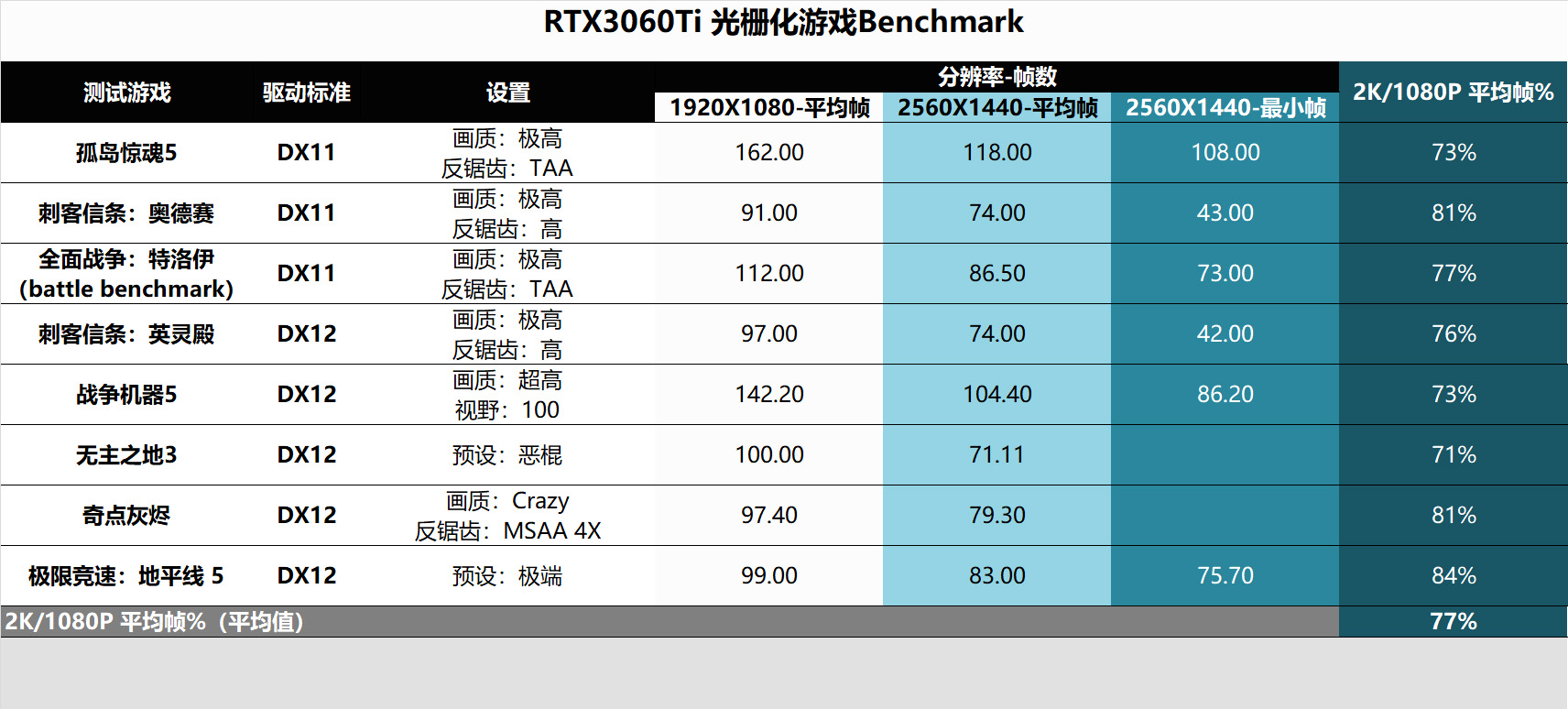

分享一套ATX主机方案，绝大部分硬件都选择了白色，主板是国货七彩虹的Z790 ，颜值满分；显卡是RTX3060Ti ，满足2k分辨率的游戏应用；机箱选择机械大师，紧凑的结构让ATX主机也能拥有一个相对娇小的身材！

硬件配置：
CPU：intel 7 13700K
主板：七彩虹（Colorful） CVN Z790 GAMING FROZEN V20（巡洋舰）
内存：宇瞻（Apacer） NOX暗黑女神DDR4 3600 8G*2
SSD: 威刚（ADATA） XPG 翼龙 S70 BLADE 1TB
显卡：索泰（ZOTAC）RTX 3060Ti AMP 月白 GOC
散热：乔思伯(JONSBO) HXW-360
电源：安钛克(Antec) NE850 纯白色
机箱：奇正机械大师（MechanicMaster） C34Pro 极地白AIR版
风扇：乔思伯（JONSBO）ZF-120W
乔思伯（JONSBO） HF1215 白色

选购硬件介绍
主板
▼
七彩虹还在坚持设计和生产白色主板，开箱这款CVN Z790D5 GAMING FROZEN V20 ，会发现自带的天线（非常大）和3条SATA也都是白色的，其它的附件还有说明书、驱动光盘、ARGB转换线， M2螺丝等。

▼
这款主板属于CVN系列，是硬朗的战舰风格，左侧散热器上有“79”字符，表明了这是一块Z790的主板。

▼
CPU供电接口为8+4pin ，个人认为不如直接上双8pin ，理线更加方便，冗余也更大。

▼
此款主板为DDR4版本， 4条内存插槽，最高支持频率为4800（OC）MHz频率采用了单相供电，一上桥两下桥的设计。 24pin插槽下方有一个 Type-C和一个Type-A接口，速度都是USB 3.2 Gen 1（5Gbps），旁边还有一个简易的Debug灯。

▼
主板配备一体式I/O挡板：USB部分包括了1个3.2 Gen 2x2 Type-C接口（20Gbps）；1个3.2 Gen 2 Type-A接口；4个 3.2 Gen 1 Type-A接口；2个 2.0接口；视频接口配有一个DP 1.2、一个HDMI 2.0 ，均支持4K @60Hz的视频输出；网络接口有1个2.5和2个WiFi 6天线接口；音频接口则为6个3.5mm音频口。此还有一个BIOS刷新按键，可以在无CPU内存时进行BIOS更新。
支持IO部分的芯片有：ASM1562和P13EQX应该是USB 3.2 Gen1和的Gen2的桥接芯片， ITE8851FN是一颗USB3.0 PD控制器，为C口提供支持；2.5G有线网卡芯片型号是瑞昱的RTL8125BG 。

▼
两个PCI-E x16插槽都有金属装甲包裹，上面的支持PCIe 5.0 x16 ，完美适配RTX40 ，下面那条提供PCIe 4.0 x4的速度，另外还有2条PCIe 3.0 x1插槽。
