桥梁工程在体系、跨度、桥面位置、主要承重结构所用材料、跨越方法和施工方法等方面被归类为复杂工程 。今天我们从施工方法的角度，按照施工程序总结了24个施工流程图，与大家分享！

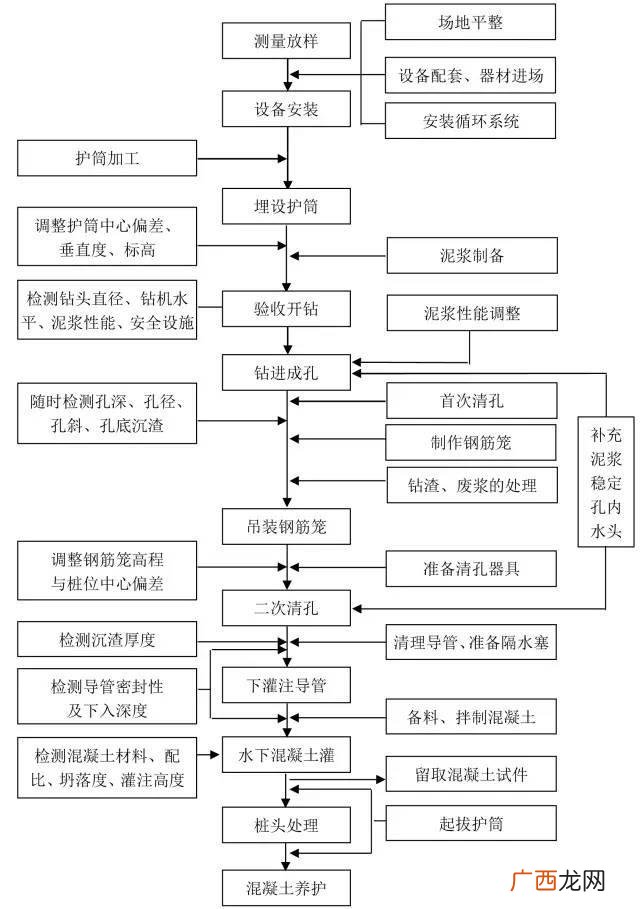

1、钻孔灌注桩施工工艺流程图
文章插图
2、钢筋混凝土桥台膨胀基础施工工艺流程图
文章插图

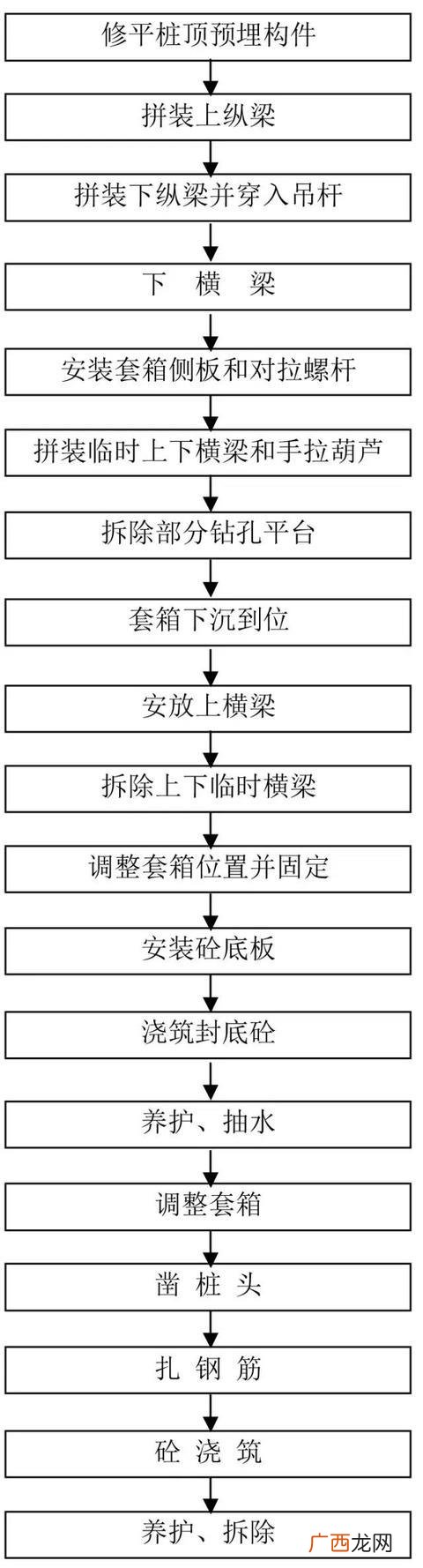

3.钢套管组装工艺流程图
文章插图

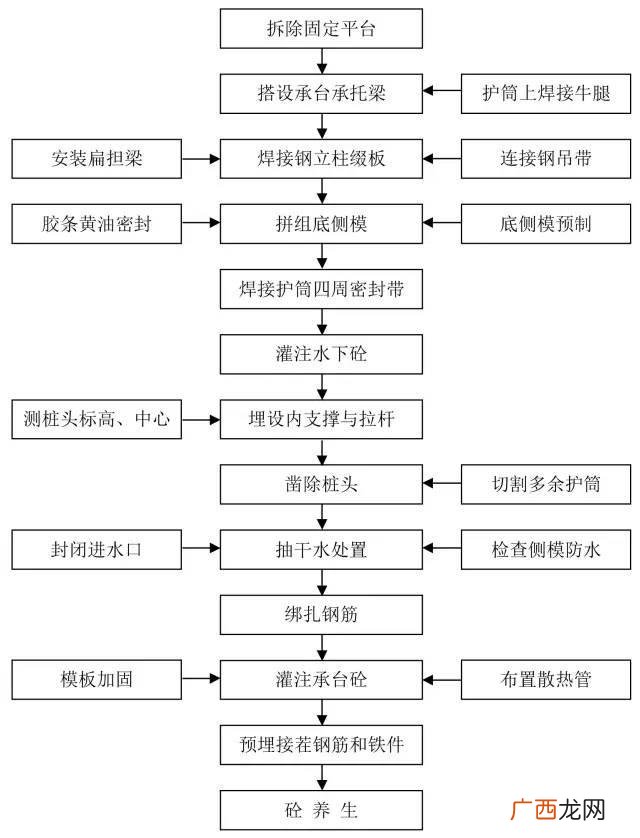

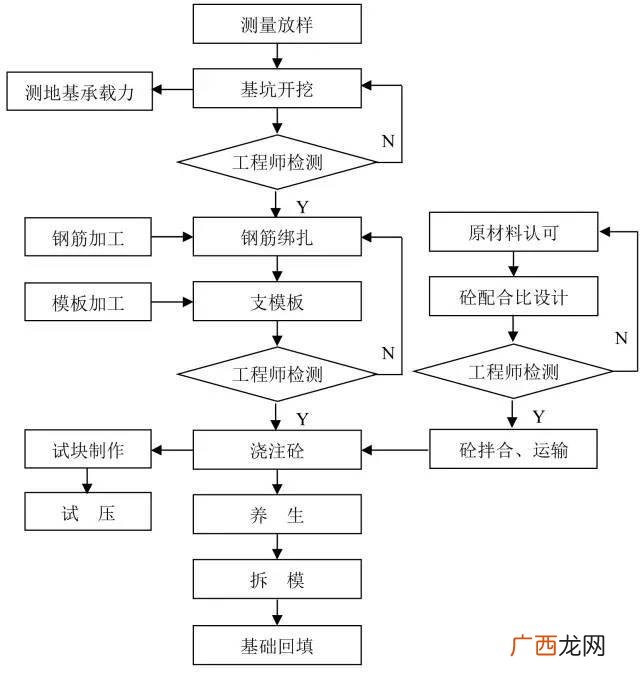

4.承台施工工艺流程图
【道路施工员一本通 市政道路施工流程图】
文章插图

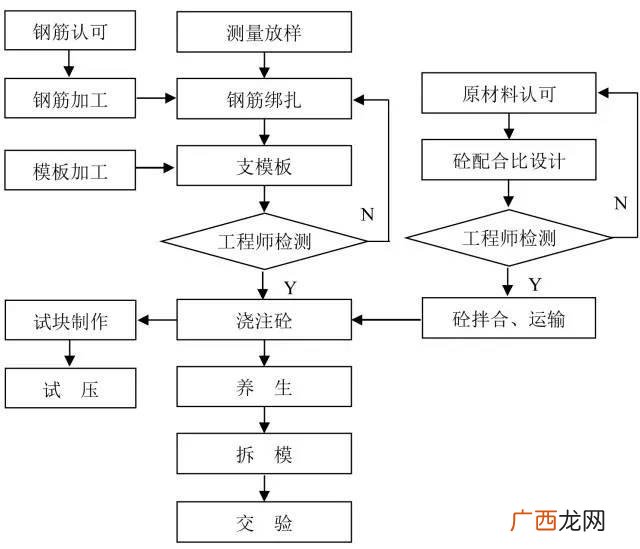

5、钢筋混凝土墩身施工工艺流程图
文章插图

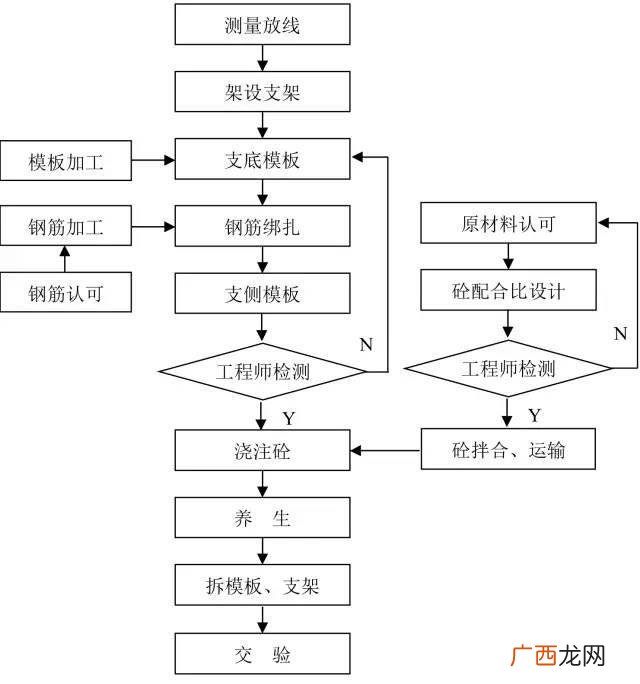

6、盖梁施工工艺流程图
文章插图

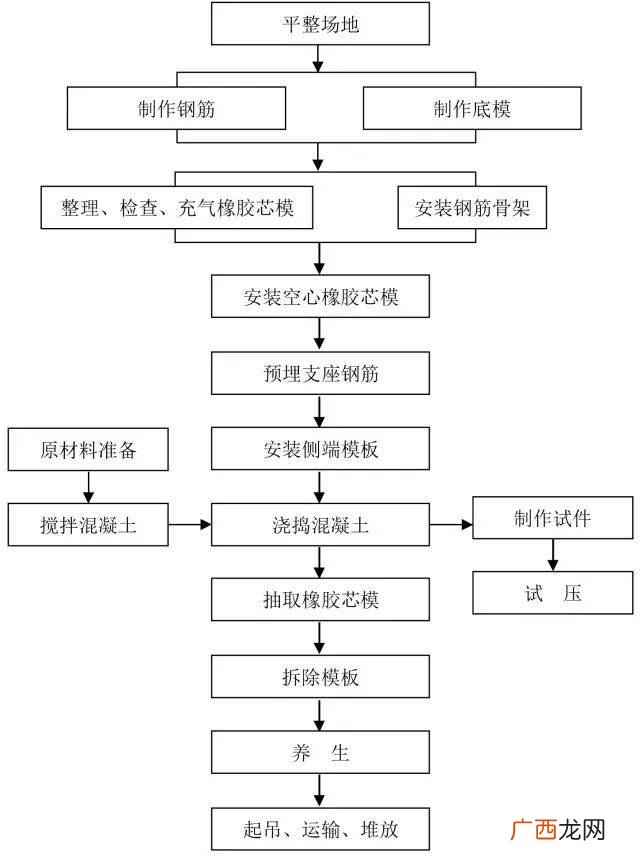

7、空心板梁施工工艺流程图
文章插图

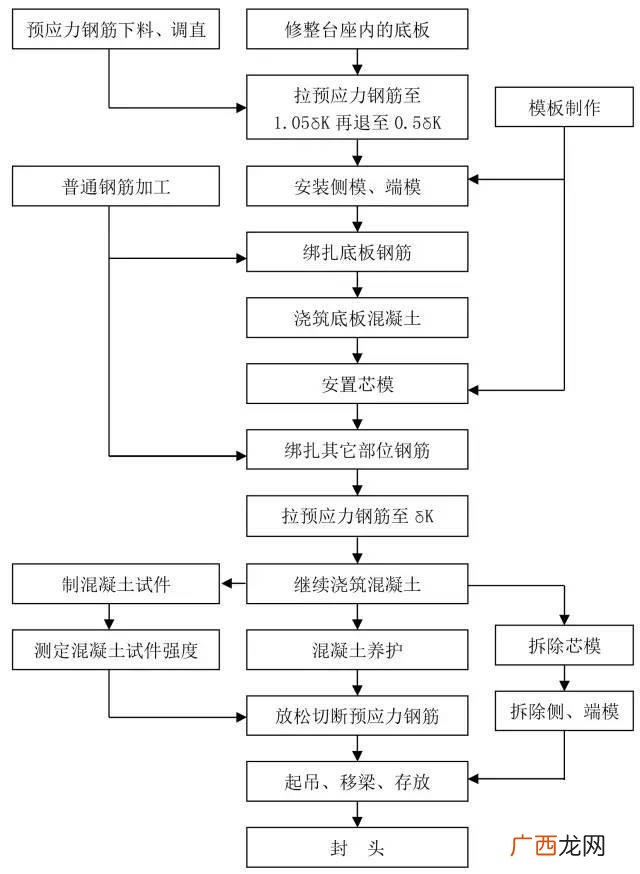

8、先张法预应力空心板施工工艺流程图
文章插图

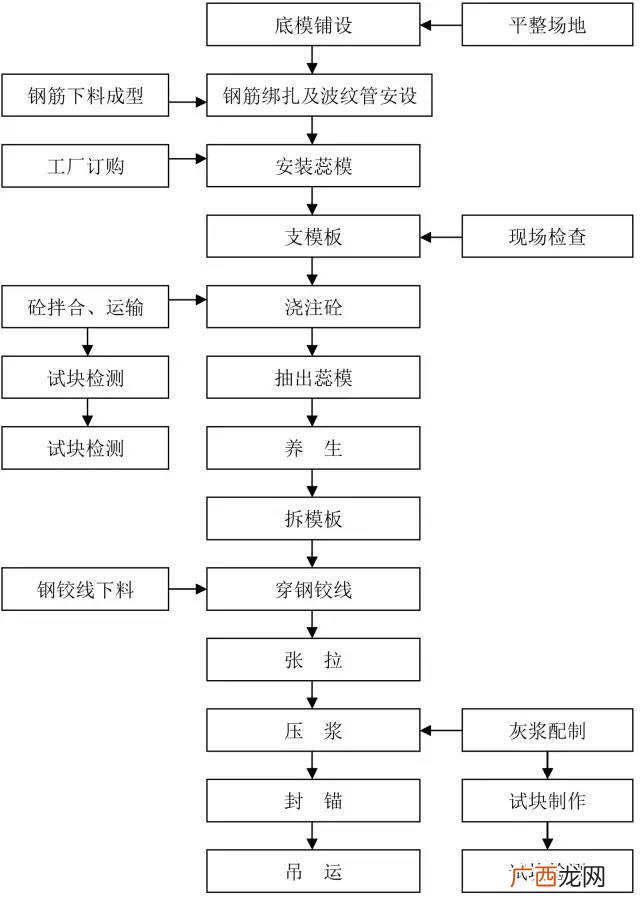

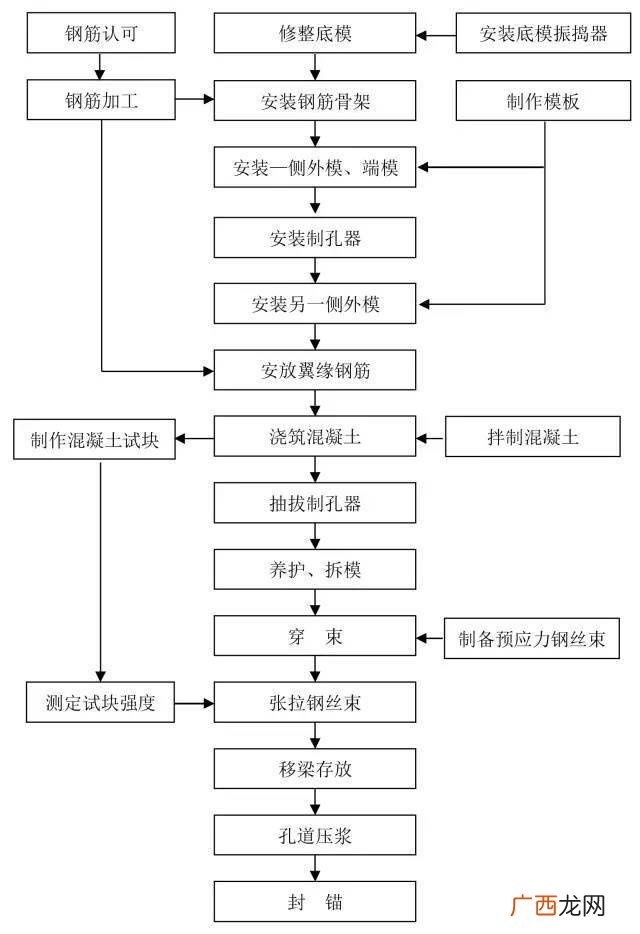

9、后张法预应力混凝土空心板梁预制施工工艺流程图
文章插图

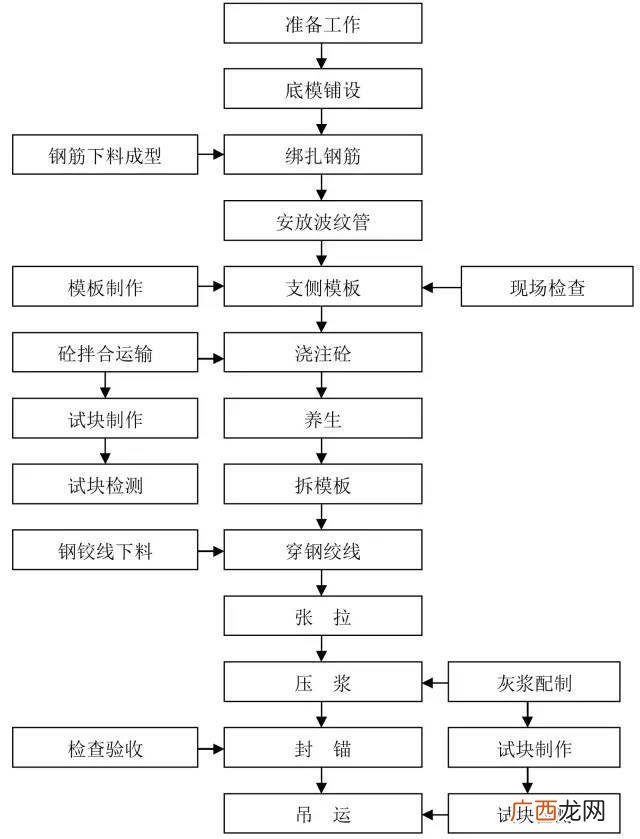

10.后张法t梁预制工艺流程图
文章插图
11、预应力t梁预制施工工艺流程图
文章插图
12、预应力钢筋混凝土箱梁施工工艺流程图
文章插图
13.悬浇变截面箱梁工艺流程图
文章插图
14、预应力张拉工艺流程图
文章插图
15、后张法预应力梁施工工艺流程图
文章插图
16、单导梁安装梁板施工工艺流程图
文章插图
17、单导梁安装大梁施工工艺流程图
文章插图
18、汽车吊架梁板施工工艺流程图
文章插图
19、顶推法施工工艺流程图
文章插图
20、挂篮施工工艺
文章插图
21、钢箱梁高强度螺栓施工工艺流程图
文章插图
22、斜拉索施工工艺流程图
文章插图
23、桥面工程施工工艺流程图
文章插图

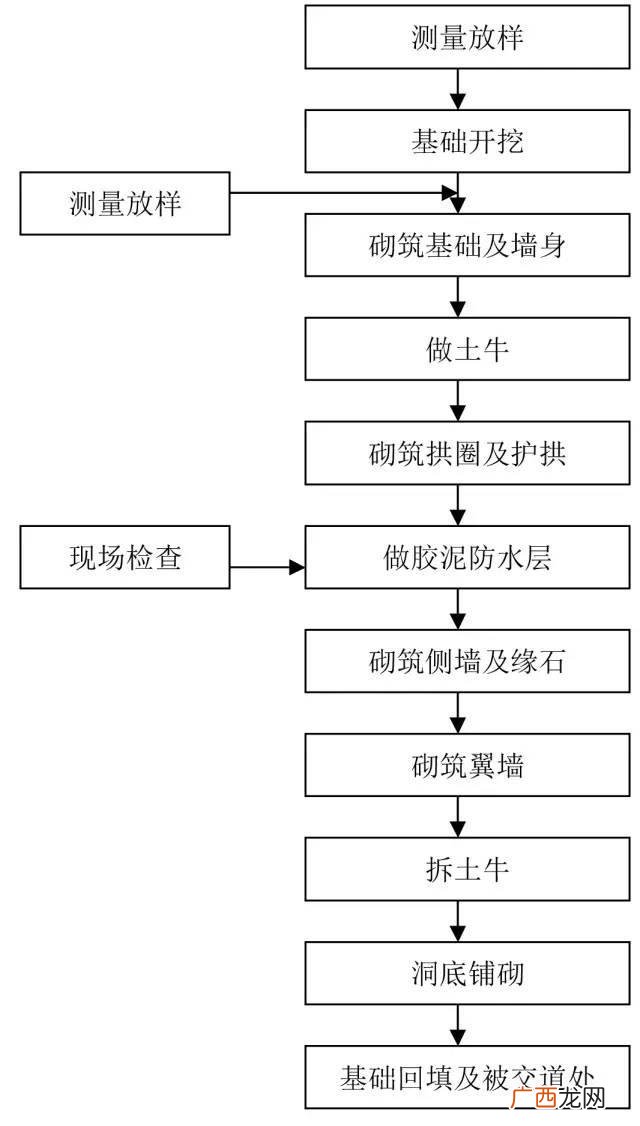

24、石拱桥施工工艺流程图
文章插图
