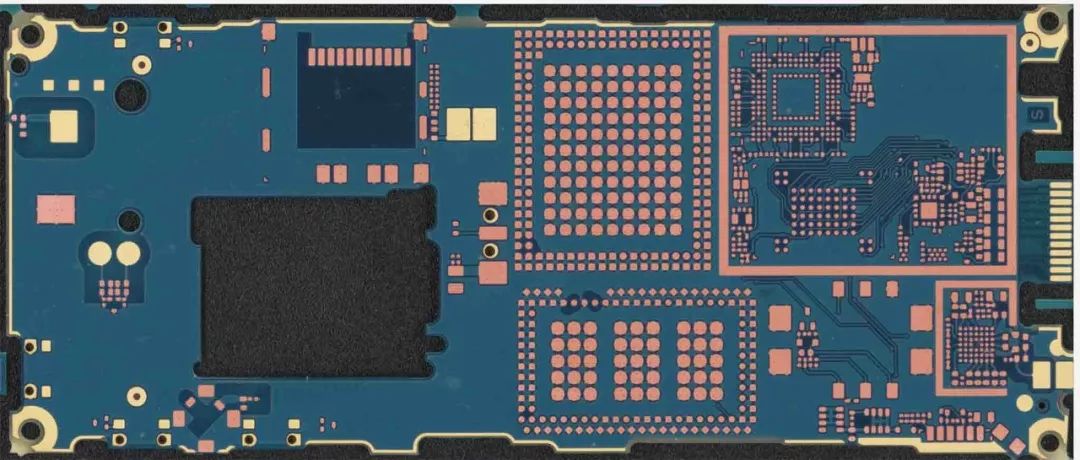

布线是PCB设计的重要组成部分，也是整个PCB设计中工作量最大和最耗时间的部分，工程师在进行PCB布线工作时，需要遵循一些基本的规则，如倒角规则、3W规则等。

地线回路规则

环路最小规则，即信号线与其回路构成的环面积要尽可能小，环面积越小，对外的辐射越少，接收外界的干扰也越小。
针对这一规则，在地平面分割时，要考虑到地平面与重要信号走线的分布，防止由于地平面开槽等带来的问题；
在双层板设计中，在为电源留下足够空间的情况下，应该将留下的部分用参考地填充，且增加一些必要的地过空孔，将双面地信号有效连接起来，对一些关键信号尽量采用地线隔离，对一些频率较高的设计，需特别考虑其地平面信号回路问题，建议采用多层板为宜。

屏蔽保护规则

对应地线回路规则，实际上也是为了尽量减小信号的回路面积，多见于一些比较重要的信号，如时钟信号，同步信号；
对一些特别重要，频率特别高的信号，应该考虑采用铜轴电缆屏蔽结构设计，即将所布的线上下左右用地线隔离，而且还要考虑好如何有效的让屏蔽地与实际地平面有效结合。
串扰控制规则
串扰（CrossTalk)是指PCB上不同网络之间因较长的平行布线引起的相互干扰，主要是由于平行线间的分布电容和分布电感的作用。克服串扰的主要措施是：
加大平行布线的间距，遵循3W规则；
在平行线间插入接地的隔离线；
减小布线层与地平面的距离。
3W规则

为了减少线间串扰，应保证线间距足够大，当线中心间距不少于3倍线宽时，则可保持70%的电场不互相干扰，称为3W规则。如要达到98%的电场不互相干扰，可使用10W的间距。

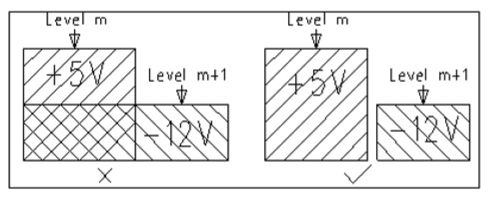

走线的方向控制规则

走线的方向控制规则，即相邻层的走线方向成正交结构。避免将不同的信号线在相邻层走成同一方向，以减少不必要的层间窜扰；当由于板结构限制（如某些背板）难以避免出现该情况，特别是信号速率较高时，应考虑用地平面隔离各布线层，用地信号线隔离各信号线。
走线的开环检查规则

一般不允许出现一端浮空的布线（Dangling Line) ，主要是为了避免产生\"天线效应\" ，减少不必要的干扰辐射和接受，否则可能带来不可预知的结果。

走线闭环检查规则

防止信号线在不同层间形成自环。在多层板设计中容易发生此类问题，自环将引起辐射干扰。

倒角规则

PCB设计中应避免产生锐角和直角，产生不必要的辐射，同时工艺性能也不好。

器件去藕规则

在印制版上增加必要的去藕电容，滤除电源上的干扰信号，使电源信号稳定。推荐电源经过滤波电容后连到电源管脚上。
