近日在网上看到一篇文章非常实用与大家分享。
钣金在下料及冲孔时会有R角及毛边的产生尤其在量产一个阶段模具有所磨损之后，毛边会更为严重，甚至会割伤手指头。因此在出图制作模具时，就必须依功能，明确标示出毛边方向。

孔间距及散热孔设计1、两个相邻的孔，孔边到另一孔边的最短距离，最好不得小于料厚的1.5倍，否则母模容易崩裂而使生产线断线。断线、修模等都是造成本增加获利降低的元凶。若情非得已一定要小于料厚的1.5倍，则必须运用跳格方式。
2、模具制作上以圆孔最坚固好制造维修，唯开孔率较低。

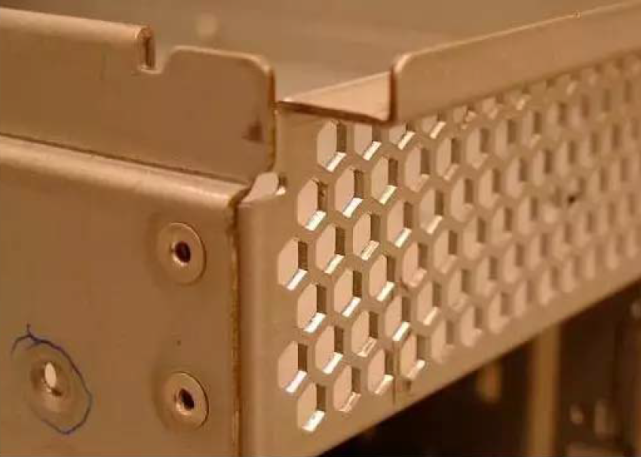

3、以正方形孔开孔率最高，但因是90度角，角边容易磨损崩塌，造成要修模而停线。而六角形的Honeycomb其大于90度的120度角比正方形孔开孔更坚固但开孔率在边缘比正方形孔差一点。

凸出物与折弯边的距离折弯时，底边上的零件如螺柱或内部凸出物不可离折弯边太近，最好10mm以上，否则凸出物下方的折角无公模冲压其R角会比左右两旁的R角大。 R角不连续，将影响外观。解决办法可在折弯前先冲压出一适当长度的压痕在折在线，如此将改善其外观。

孔与折弯边的距离折弯时，边壁上的开孔也不可太靠近折弯边，最好3mm以上，否则开孔将因折弯牵扯而变形。解决办法可在折弯前先冲压出一与开孔相当长度，宽为料厚1.5倍的长条孔，其作用可将牵扯截断而不影响开孔的外观。

螺丝孔设计要点一般固定螺丝的方式有三种
（1）钣金件平面上直接冲孔（through hole）或抽孔（drawing hole），使用自攻螺丝。自攻螺丝以三角自攻螺丝为佳，比较不会发生滑牙的问题。唯驱动力会比非三角自攻螺丝要重一点。
若以直径3mm螺丝锁付，则孔径d应在于2.4~2.5mm之间。若以直径4mm螺丝锁付，则孔径d应在于3.4~3.5mm之间。

（2）钣金件平面上冲孔（through hole）或抽孔（drawing hole），再以螺丝攻攻牙，攻M3或M4的机械牙。
若以直径3mm螺丝锁付，则孔径d未攻牙前应在于2.6mm 。
若以直径4mm螺丝锁付，则孔径d未攻牙前应在于3.6mm 。
若使用料厚为1.0~1.2mm时，建议采取抽孔（drawing hole）而不是穿透孔（through hole）。因1.2mm的料厚攻M3的牙时，只有2.5牙，较容易滑牙。
（3）钣金件平面上冲孔（through hole）再铆合现成品的固定螺帽（Self Clinching Nut）。铆合固定螺帽的孔径d以厂商的建义的尺寸为佳。但在铆合螺帽（Self Clinching Nut）时必须注意， Stand-off/Self Clinching Nut制造大厂一PEM（Penn Engineering&Manufacturing Corp 。）有铆合专用机，但是，是一颗一颗加工铆合，费工费时又费钱。所以几乎所有加工厂都用一般冲床来铆合。若不幸使用的机台是传统的冲压机就有可能发生螺帽脱落的问题。原因发生在传统冲压机的冲压速度太快，工件的材料来不及填满螺帽或Stand-off的凹槽就已结束。从外观上完全查不出问题所在，但组装成品时就有一些的螺帽会脱落。所以铆合固定螺帽的机台最好选用可以调整其冲压速度的。
