|Y电容容量为什么基本不大于0.1uF？

文章图片

文章图片

Y电容
Y电容是安规电容的一种，安规电容是指用于这样的场合：即电容器失效后，不会导致电击也不会不危及人身安全。也就是因为这样安规电容与其他普通的电容有着不一样的地方，普通的电容在电源断开之后很长一段时间还会保留一定残留电压，一旦手触碰到就会发生电击，而安规电容却不会。

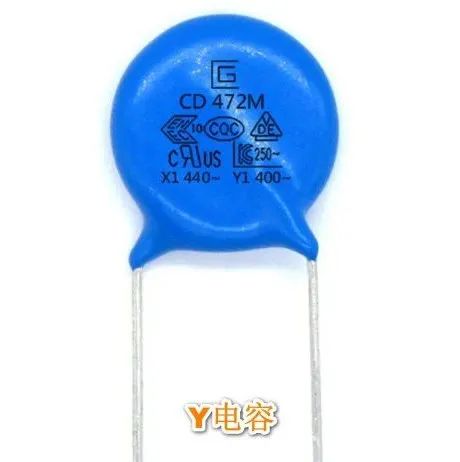

Y电容大多数为蓝色，但是也有黄色的，由于是安全电容，因此Y电容上面一般都会标有相关的认证，例如CQC、VDE、UL等认证，如图1 。

Y电容通常接于零线与地或者火线与地之间，如图2是I级EMI滤波电路， Y1和Y2是Y电容，通常两个串联一起。
根据耐高压分为Y1、Y2、Y4三个等级，其中：

Y1电容耐高压值＞8 kV；
5 kV＜Y2电容耐高压值＜小于8 kV；
【|Y电容容量为什么基本不大于0.1uF？】2.5 kV＜Y4电容耐高压值＜小于5 kV 。

漏电流
对于开关电源， Y电容通常接于一次侧（初级）与二次侧（次级）之间，如图3 ， Y电容器可为一次侧耦合到二次侧的干扰电流提供回流路径。

那么， Y电容容量为什么不能太大呢？
我们知道Y电容对于EMC有很大的帮助，由于是共模电容，因此需要接地，那么就会有一个漏电流，还是以上面的EMI滤波电路为例：
Y电容漏电流 I=2πfCU
其中：
f 是市电频率，即50Hz；
C为Y电容总容量4700pF+4700pF=9400pF；
U对地端电压，这里取110V即可。
则可以计算得出漏电流有0.32mA之多。
并且会发现漏电流与容量成正比关系，也就是说容量越大漏电流也就越大。对于220V/50Hz交流电网供电的用电器，很多国家都规定漏电流不得大于1mA；对于手持式以及移动设备等其他用电产品对漏电流也有不同的要求。因此如果电源产品需要接Y电容，容量一般都不是很大，有时候甚至去掉Y电容，因此我们经常看到的Y电容容量基本上都是不大于0.1uF 。
