所谓电容，就是容纳和释放电荷的电子元器件。电容的基本工作原理就是充电放电，当然还有整流、振荡以及其它的作用。另外电容的结构非常简单，主要由两块正负电极和夹在中间的绝缘介质组成，所以电容类型主要是由电极和绝缘介质决定的。

1、滤波电容
滤波电容接在直流电压的正负极之间，以滤除直流电源中不需要的交流成分，使直流电平滑，通常采用大容量的电解电容，也可以在电路中同时并接其它类型的小容量电容以滤除高频交流电。

2、退耦电容
退耦电容并接于放大电路的电源正负极之间，防止由电源内阻形成的正反馈而引起的寄生振荡。

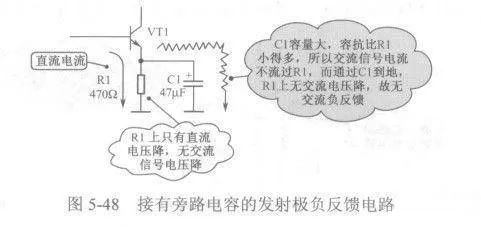

3、旁路电容
在交直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位上，为交流信号或脉冲信号设置一条通路，避免交流信号成分因通过电阻产生压降衰减。

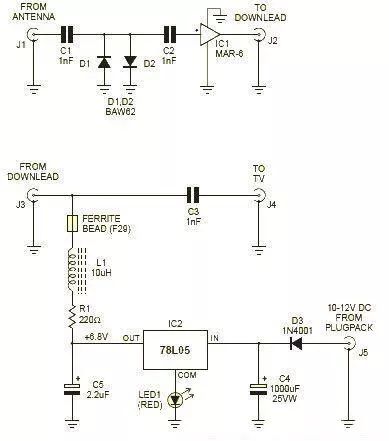

4、耦合电容
在交流信号处理电路中，用于连接信号源和信号处理电路或者作为两放大器的级间连接用于隔断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响。
