和其他连接线缆一样， HDMI线作为音/视频领域的佼佼者，同样会在使用过程中，受到距离的限制。一般情况，在传输1080P的信号下，大概最远的传输距离为20-40米，如果需要实现更远的传输，则需要借助其他设备的帮助。
本期我们将围绕HDMI延长传输，探讨如何在有效延长的同时保持传输信号的稳定。

如果能不借助其他设备，直接通过自身内部的材质变化，达到延长传输的目的是最好的方式。这一方面，光纤的加入必不可少。

有了光纤， HDMI线缆已经可以延长至100米，不仅重量更轻，耐弯曲，利用光纤HDMI线缆传输信号时，信号的衰减度非常低，失真基本上可以忽略不计。在医学成像、广播电视等专业领域， HDMI有源光学线缆能发挥更大的优势。

如果不想要HDMI有源光学线缆，实际传输距离不需要十分远，在20米左右的话。选用信号增强线是个不错的选择。传输中同样不需要额外电源，支持1080P分辨率，连接器中包含有源芯片，进一步提升信号的稳定性。
Tips：通过HDMI线芯粗细了解传输距离：
传统的铜缆HDMI线，根据线芯粗细，我们也能大致了解到传输距离，如果太长，信号会受到影响。

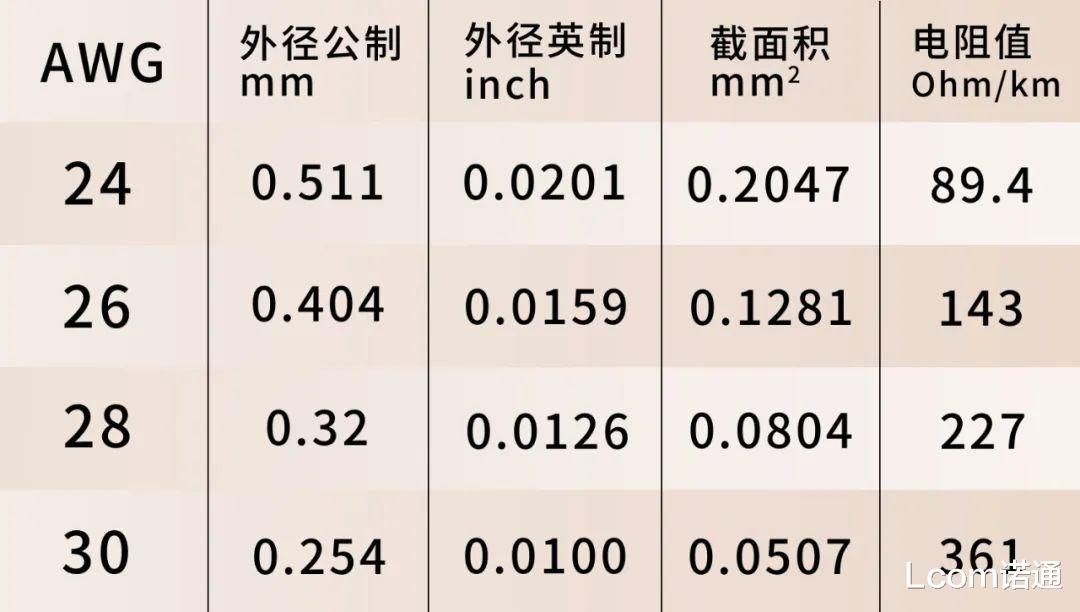

常规情况，达到HDMI2.0传输速率18Gbps的要求， 30AWG几乎不能超过5米（降级支持1080P另算）， 28AWG不超过8米， 26AWG不超过15米，最粗的24AWG一般也只能到20米，超过20米需要加一块芯片放大信号。

这是延长HDMI传输的主要方式，主要通过各类延长器来实现。

如果只是单纯的传输HDMI信号到显示设备上， HDMI信号不经过其他设备的话，我们可以采用网线延长信号的方法。

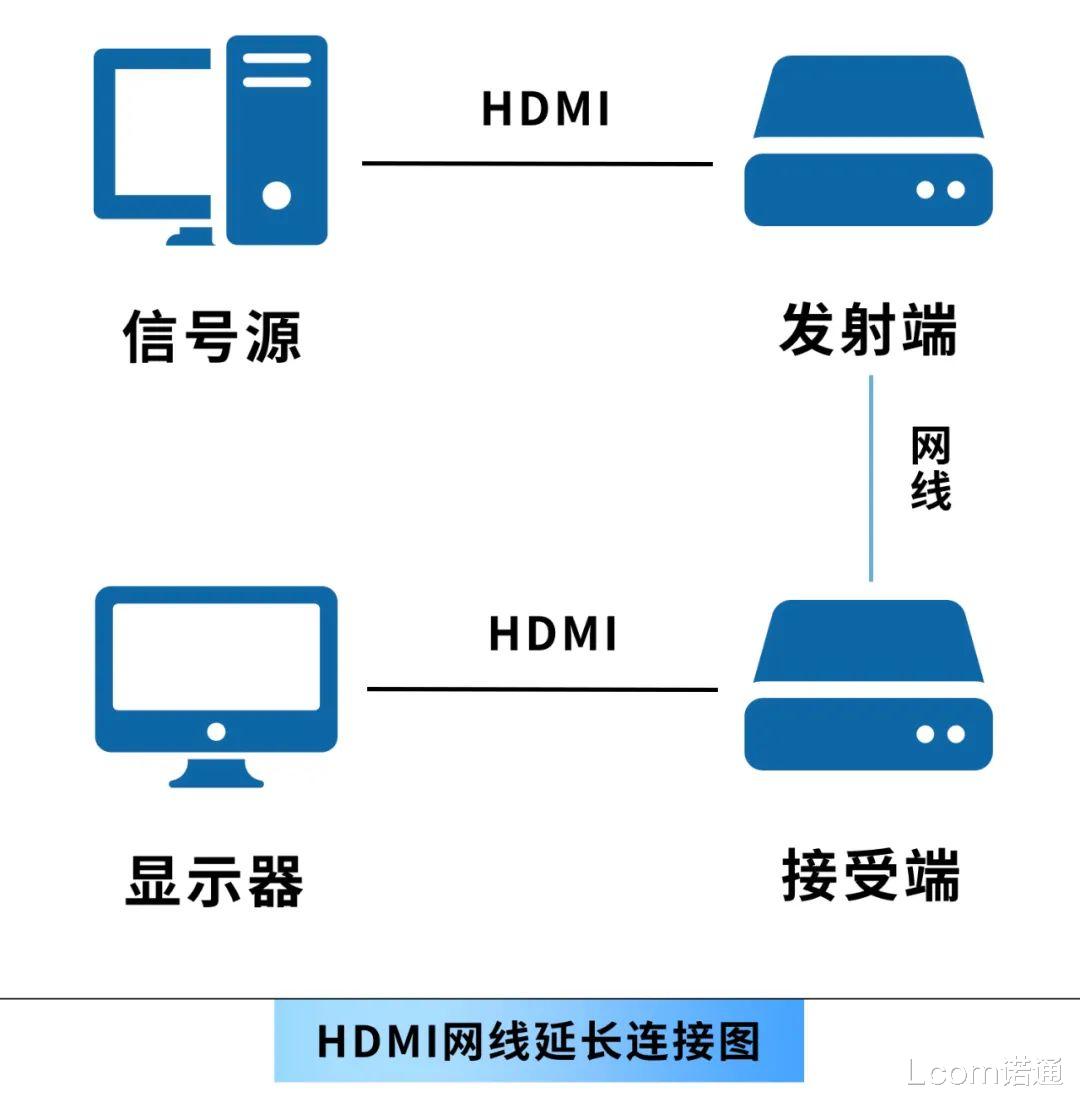

用HDMI网线延长器来将信号延长， HDMI网线延长器分为发送端（HDMI输入，网线输出）和接收端（网线输入， HDMI输出），可以延长100米（5类网线）、120米（6类网线）。

如果从信号源到显示屏中间需要经过HDMI图像处理设备的话（如HDMI分配器， HDMI切换器， HDMI矩阵等等）。

一般情况下，建议将HDMI图像处理设备放在中间，使得信号源到HDMI图像处理设备的距离和HDMI图像处理设备到显示屏之间的距离尽量相等。
如果是HDMI图像处理设备具有信号增益功能的话，可以随意改变输入和输出HDMI图像处理设备的线材长短，可以延长信号传输的距离，设备支持输入30米的HDMI线，支持输出30米的HDMI线，一共可以传输60米，产品本身带有增强和放大HDMI信号，能够保证图像高质量和长距离的传输。

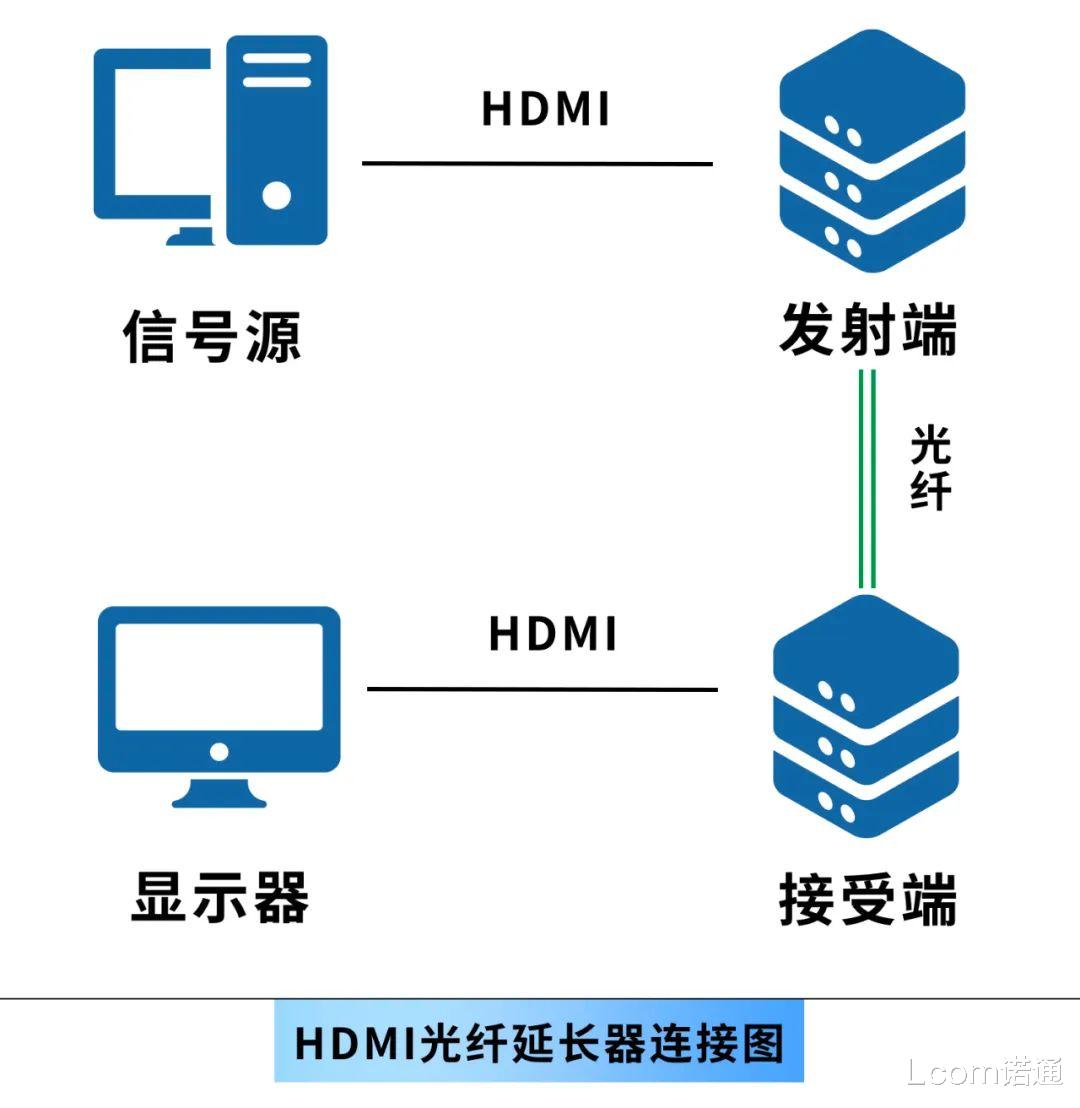

除了HDMI线缆本身加入光纤，延长器中也可以加入光纤元素，大大提升传输距离。而且连接方式也相对简单，可以满足更远距离的稳定传输。
