对于任何电机，只要电机实际运行的电流不超过额定电机，电机是相对安全的，当电流超过额定电流时，电机绕组就有被烧毁的危险。在三相电机故障中，缺相是一种比较典型的故障类型，但随着电机运行保护装置的出现，该类问题得到了比较好的规避。

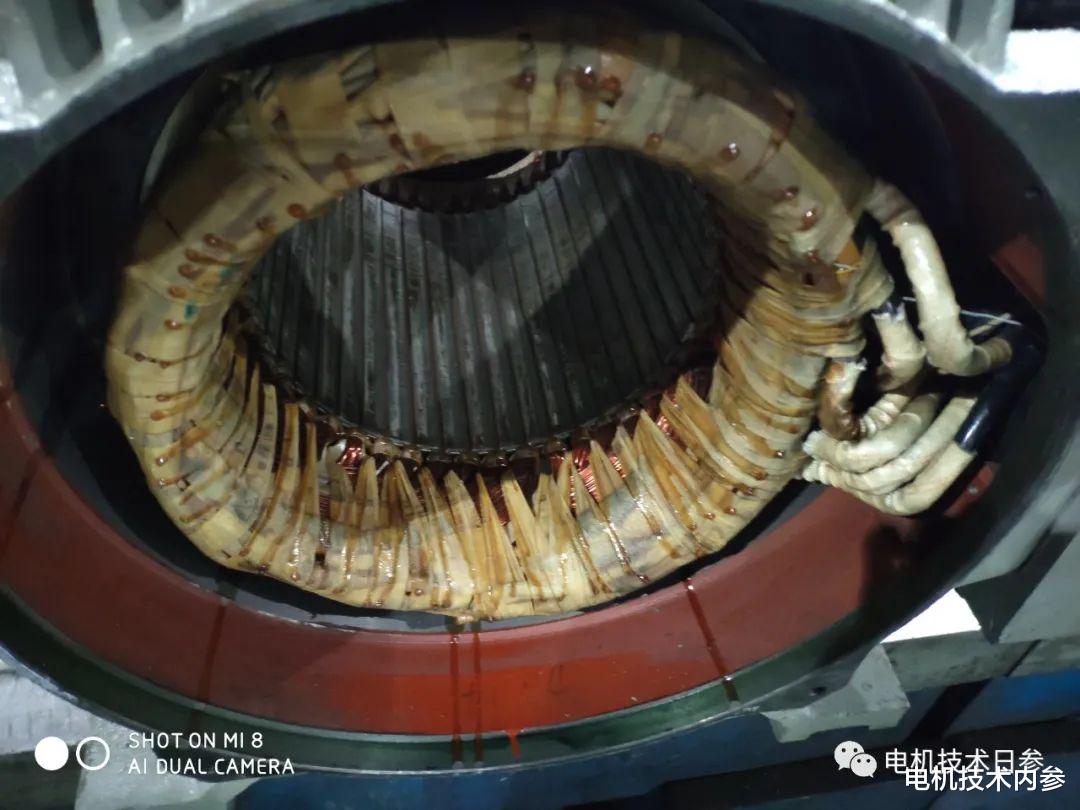

但是，一旦三相电机出现缺相问题，绕组会有很短时间内出现规律性被烧毁的故障表象，不同的接法，绕组被烧毁的规律不同，三角形接法的电机绕组，当缺相问题发生时，会出现一相绕组被烧毁另外两相相对较完好的情况；而星接绕组，则出现两相绕组烧毁，另一相基本完好的情况。

对于被烧毁的绕组，其根本的原因都是因为其承受的电流超过了额定电流，但这个电流究竟有多大，是不少网友非常关注的问题，大家都企图通过具体的计算公式进行定量了解。关于这方面的分析，也有不少专家进行了专题分析，但不同的计算分析中，总有一些不可估量的因素，会导致电流发生较大偏移，这也成为大家一直争论不休的话题。
电机正常启动与运行时，三相交流电为对称负载，三相电流大小相等，小于或等于额定值。当出现一相断线后，使一相或两相线电流为零，其余相线电流会增大的情况。我们以电动运行过程中的负载为额定负载，从断相后绕组电阻及力矩的分配关系，定性对电流情况进行分析。

三角形接法的电机，在额定值下正常运行时，每组绕组的相电流为电动机额定电流（线电流）的1/1.732倍。当一相断开后，即出现两相绕组串接后与另一相并联的情况。单独承担线电压的绕组电流将达到额定电流的2.5倍以上，会导致该绕组在很短时间内被烧毁，另两相绕组电流较小，一般会处于完好状态。
对于星型接法的电机，当某相断开后，另外两相绕组串联在电源上，
在负载不变时，断开相电流为零，另外两相绕组的电流增大到额定电流的2倍以上，使两相绕组过热烧毁。
但从缺相的整个过程分析，不同的绕组、绕组不同的质量状态、负载的实际情况等多种因素，会导致电流的变化情况比较复杂，无法从简单的公式去计算和分析，我们只能从一些极限状态及理想的模式进行粗略的分析。
