SC光纤连接器是光纤系列中常见的接口 ， 使用场景多样 ， 本文将从SC光纤连接器的基础信息入手 ， 进一步介绍其接口的冷接制作及注意事项 。
一、SC光纤连接器的介绍
SC是单模网络设备中最常见的连接设备之一 ， 常见于光端机上 。 它使用2.5毫米卡套 ， 不同于ST/FC ， 是一种插拔式的设备 ， 不需要旋转 ， 即卡接式方形接口 。
SC光纤连接器中的SC ， 是指Square Connector的缩写 。 其外形呈矩形 ， 此类连接器价格实惠 ， 插拔操作方便 ， 介入损耗波动小 ， 抗压强度较高 ， 安装密度高 ， 被广泛使用 。
二、SC光纤连接器的冷接步骤
以下的冷接步骤 ， 主要针对的是SC光纤连接器 ， 其中包括了一些需要注意的细节 。

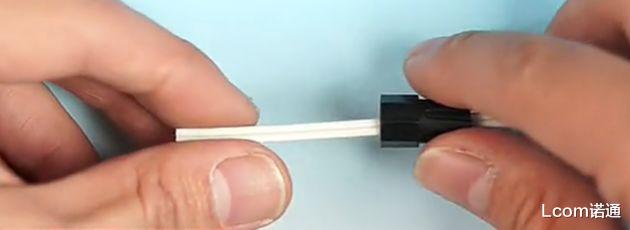

1、首先穿入连接器螺帽 ， 使用工具剥除外皮 。
2、需留出约50mm长光纤 。
3、皮缆放入定长片中用剥线钳剥除光纤涂层 。
4、将无尘纸沾酒精后清洁光纤 。

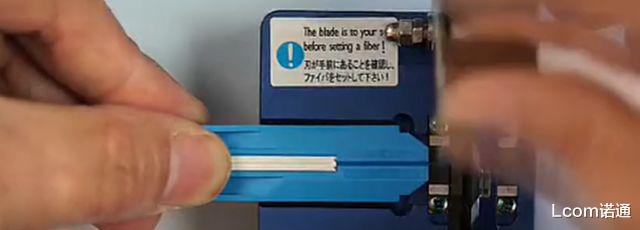

5、在切割刀上使用定长片对光纤进行定长切割 。
6、同时观察所切割端面是否正常 ， 是否有断纤现象 。
7、并且确认切割后裸光纤是否在6-8mm范围内 。
8、确认开关在后部ON的位置 ， 打开翻盖 。

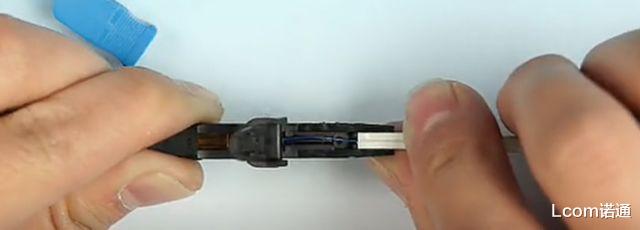

9、插入光纤 ， 产生一个微弯 ， 确保光纤已接触良好 。

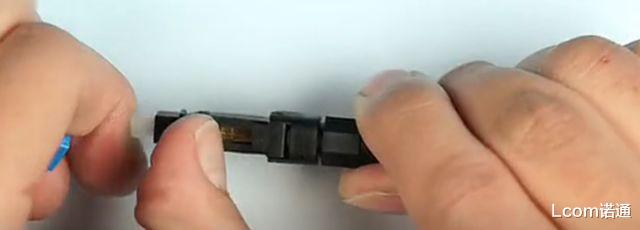

10、关闭翻盖 ， 用力旋紧连接器螺帽固定皮缆 。
11、再上移开关 ， 套上蓝色外护套 。
三、SC光纤连接器的应用

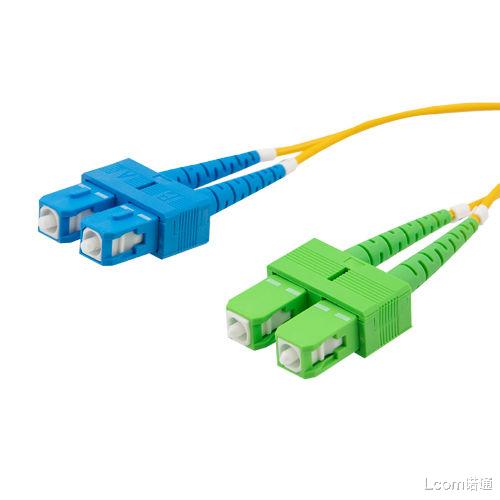

- 光纤跳线SC/APC到SC/APC双芯 ， 9/125单模OS2 ， OFNP阻燃等级
- 光纤跳线SC/APC到SC/UPC双芯 ， 9/125单模OS2 ， OFNP阻燃等级
- 光纤跳线SC到SC双芯 ， 62.5/125多模 OM1 ， OFNP阻燃等级
