自动纠偏装置系统是对薄型软物料在传送过程中水平方向位置偏移进行控制的系统，具有自动检测、自动跟踪、自动调整等功能。光电自动纠偏装置广泛应用于软包装生产线中带材的横向调节，该产品以光电检测头为传感器，通过单片机处理由同步电机完成纠偏功能。它具有可靠性高、抗干扰能力强、性能价格比优等特点。
【光电纠偏系统，纠偏控制器跑偏怎么调】

文章插图

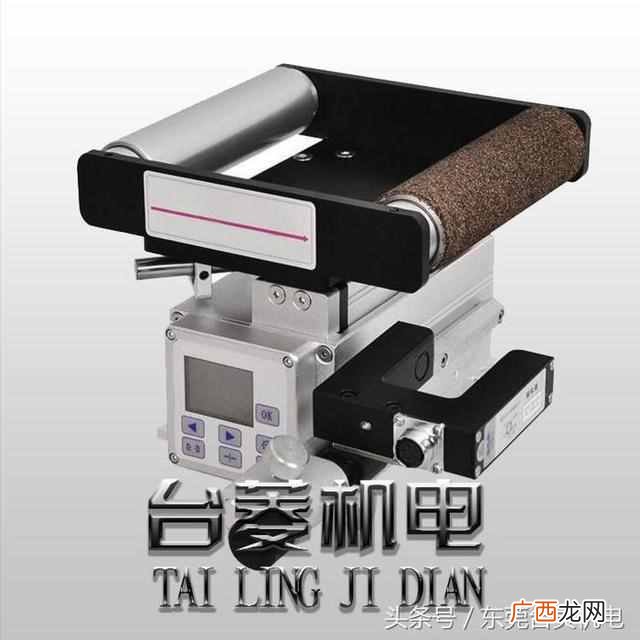

自动纠偏装置系统
自动纠偏装置系统
一.按照控制类型来区分可分为：
(1) 自动纠偏装置边缘位置控制型（E.P.C）
(2) 自动纠偏装置线条位置控制型（L.P.C）
(3) 自动纠偏装置中心线位置控制型（C.P.C）
二．主要参数及技术指标
1．输入电源电压：220V±10%，50Hz 。
2．所跟踪的标志线宽度：≥2mm,对边无限制。
3．所跟踪的边缘或标志线的波动范围：<±0.75mm/Hz 。
4．控制精度：<±1mm 。
5．执行机构：交流同步电动机。
6．环境温度：<40℃ 。
7．外型尺寸：
×230mm（深）
×205mm（宽）
×98mm（高）
三．系统组成
系统的组成：

文章插图

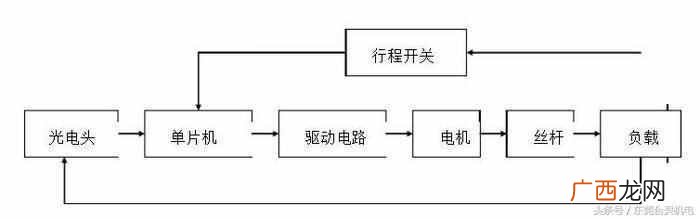

自动纠偏装置系统组成
自动纠偏装置系统组成
如上图所示，由光电传感器检测料带位置并通过单片机进行处理，根据相关的键盘设置决定料带的移动量及其方向，然后经过驱动电路来实现电机的正反转，以达到预期的纠偏效果。
边缘位置控制型纠偏控制器型号为EPC自动纠偏装置。EPC自动纠偏装置的驱动单元为“步进电机+滚珠丝杠”；EPC自动纠偏装置的驱动单元为“低速同步电机+滚珠丝杠”或“液压站+液压缸”

文章插图

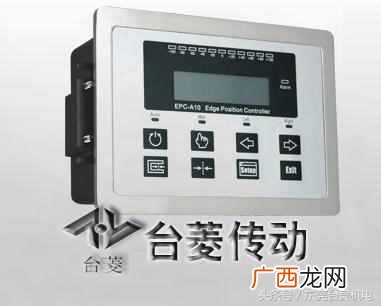

EPC自动纠偏装置
线条位置控制型LPC自动纠偏装置的控制单元由单片机组成，用户可根据物料的运行速度自由调节步进电机的转速，从而获得最佳控制精度；步进电机旋转方向改变瞬间，运行平滑，无顿促现象。

文章插图

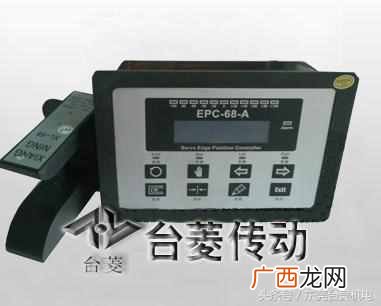

LPC自动纠偏装置
中心线位置控制型CPC自动纠偏装置的控制单元由单片机组成，其基本功能与EPC型光电纠偏控制器相同，主要区别为：CPC型的执行机构为同步电机，电机运行速度不可调节，电机旋转方向改变瞬间，有轻微顿促现象，控制速度较EPC型慢。CPC光电纠偏控制器可更换驱动单元，与电磁阀驱动器组合，驱动液压缸，构成液压纠偏系统。

文章插图
CPC自动纠偏装置
光电自动纠偏装置系统能对纸张、薄膜、不干胶带、铝箔等物料的标志线或边缘进行跟踪纠偏，以保证卷绕、分切的整齐。该系统可用于轻工、纺织、印染、印刷等行业。
