电动车控制器接线图（电动车控制器线路接配）今天，我们来讲下怎么接电动车的控制器，还有接控制器需要注意的事项。拍了几张图供大家参考。

文章插图

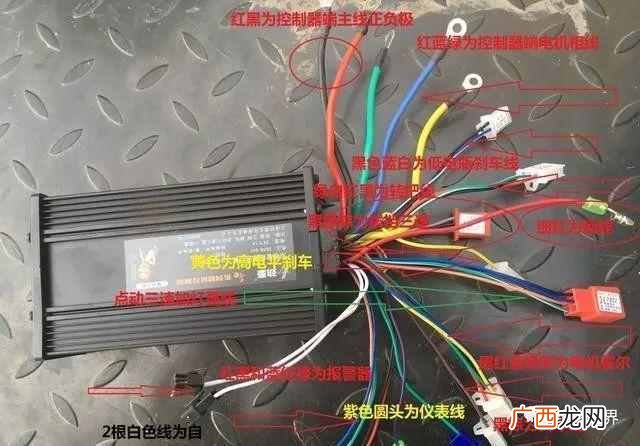

各个线的作用名称

文章插图

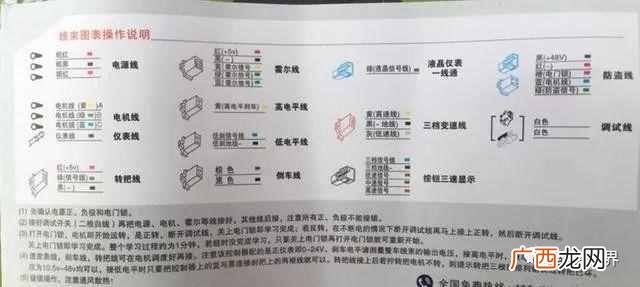

随控制器接线图和方法：
下面我们先来说接控制器的注意事项和一些特殊情况怎么处理。
接控制器前先确定断开了电池总线也就是空气开关，如果没有或者不能确定，应该先拧掉任意一个电池的螺丝和线，这样是为了接线过程中出现意外短路打火或者接错线烧控制器。
然后，要注意接正负极时如果有接线板，尽量把正负极放在接线板2端，防止接线上螺丝短路打火烧毁接线螺丝。（这种适用于没有断开开关的时候）。
下面我们来说下安装连接线的顺序
安装前我们先找到粗黑、粗红、细红线、三根正负极和锁线，还有粗黄粗绿粗蓝三根相线霍尔线。然后连接好对应颜色的线即可（这里要注意有的电动车负极线不是黑色可能为绿色的粗线注意分辨，不要和电机绿色相线接反了，不然调试会烧控制器）

文章插图

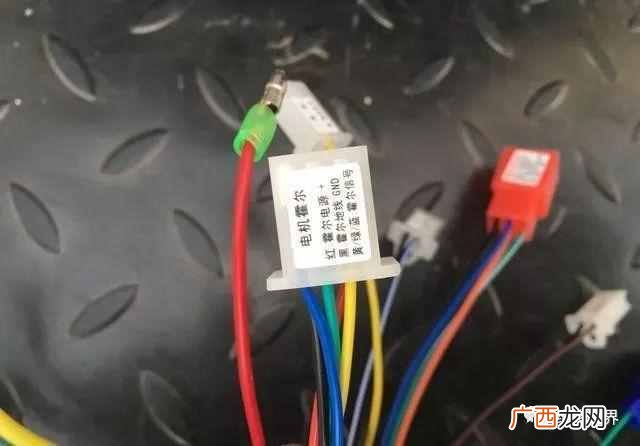

霍尔线
初学我们接好这些线即可，然后连接好电池线或者空气开关拆掉的线，再接好自学习线开钥匙看电机的正反转是否正常，不正常重新拔掉自学习再次看电机是否为正转，如果正常我们可以开始下一步找转把线，找到转吧线后按照红色接红色黑色接黑色绿色接绿色接好拧转吧。看是否正常，不正常我们再次检查看是那根线接错了引起的。

文章插图

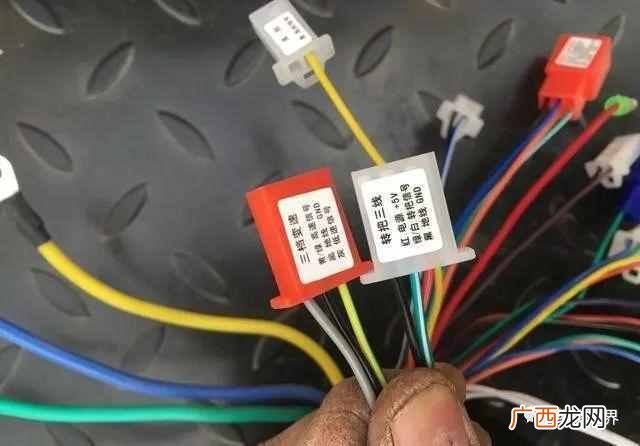

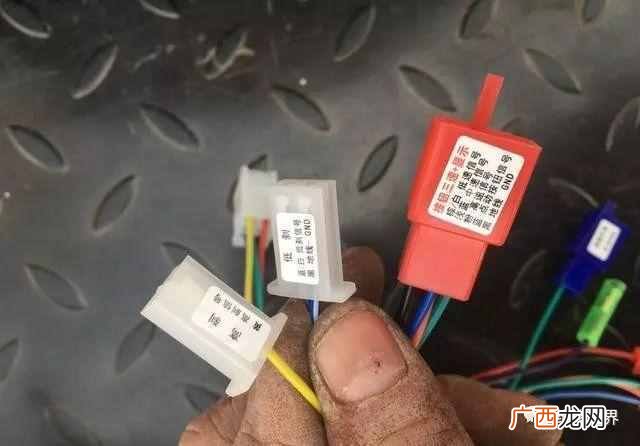

拨挡三速和转吧线
接下来找三速线接好即可，一般接三速线如果高中低不对我们只需要调一下三根线的位置，知道正常即可。

文章插图

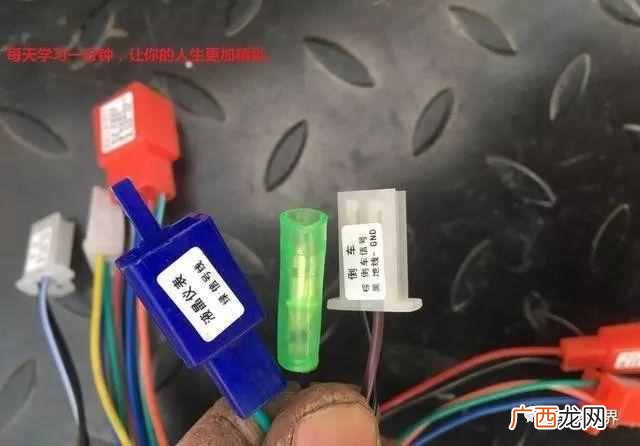

一线通和倒车线
【电动车控制器线路接配电动车控制器接线图】接好了三速我们来找仪表线，有时会遇到仪表线接好以后，我们的车子仪表不会动的情况，我们可以将车子上出来的仪表线直接接在电机黄绿蓝三根任意一根上，看哪个可以用就接上即可。
